故障指示器

故障指示器是指一种安装在电力线（架空线，电缆及母排）上指示故障电流的装置。大多数故障指示器仅可以通过检测短路电流的特征来判别、指示短路故障。

故障指示器是一种能反映有短路电流通过而现出故障标志牌（红牌）的电磁感应设备。将这故障指示器在配电线路沿线装设，一旦线路发生故障，短路电流流过，故障指示器便动作，故障标志红牌便出现。然后沿线巡视，电源侧至故障点之前的故障指示器都出现红牌，故障点以后的故障指示器都不出现红牌，即可判断，故障点便在一个红牌点与其后个非红牌点之间。

故障指示器通常包括电流和电压检测、故障判别、故障指示器驱动、故障状态指示及信号输出和自动延时复位控制等部分。

故障指示器一般安装在架空线、架空电缆或地埋电缆、开关柜母排上，因此它通过检测空间电场电位梯度来检测电压，通过电磁感应检测线路电流。

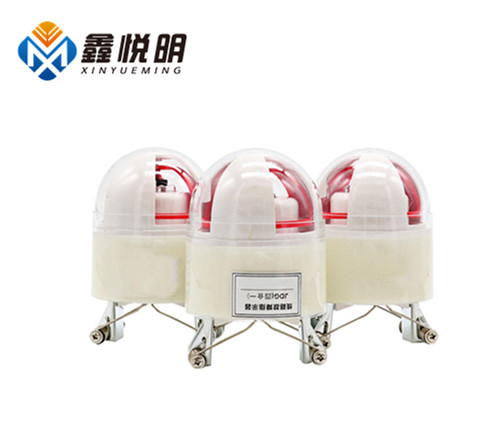

类型：故障指示器共分为2大类，户外和户内型，其中户外又分三种：压簧式、拉杆式、卡扣式，户内也是三种：光闪式、翻盘闪光式、面板式
