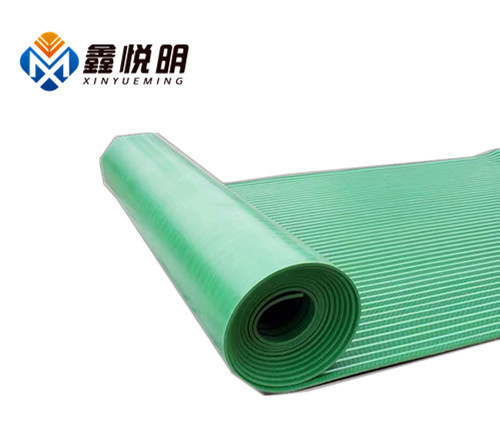

配电所绝缘垫

一、配电所绝缘垫产品特点：

物理性能良好，具有绝缘性能，可在干燥的环境中工作。胶皮弹性强、具有绝缘性, 表面有光泽。

二、用途：适用于配电所工作台和地面的铺设

三、配电所绝缘垫选型配置表：

不同电压等级的使用地方应选用不同规格的绝缘垫。

电绝缘性能试验中胶垫厚度，电力耐压实验要求上的时间，耐压实验标准值，耐压实验实测时间，电力耐压实验实测值，

10KV5mm1min10KV2min≥15KV15KV6mm1分钟10KV2分钟≥

15KV25KV8mm1分钟25KV2min≥30KV35KV10mm1分钟35KV2min≥

35KV35KV12mm1min35KV2min≥35KV

四、配电所绝缘垫核对标准：（以8毫米厚的绝缘橡胶垫为例）

1.外观：1）胶板的深度和高度没有超过胶板厚度公差

2）胶板气泡每平米内，面积小于1cm的气泡不超过5个

3）胶板材质杂质深度及长度不超过胶板厚度的六分之一

4）边沿不齐或海面状宽度不超过10mm，长度不超过橡胶垫总长的十分之一　

5）胶板表面是没有裂纹　　

2.硬度（邵尔A）：55-70　

3.拉伸强度及扯断伸长率：

1）拉伸强度达到（Mpa）≥5.0　

2）扯断伸长率达到≥250百分　　

4.定伸（150百分）变形≤25百分　　

5.热空气老化（70度*72h）：

拉伸强度降低率≤30百分　　

6.吸水性≤1.5%　　

7.电绝缘性测验：

1）耐电压试验：25KV（有效值），保持1min，应无击穿现象

2）击穿电压试验≥35KV（有效值）　

五：配电所绝缘垫的分类：

（1）颜色分为：红色绝缘板、黑色绝缘胶垫、绿色绝缘胶皮

（2）电压等级分为：5KV、10千伏、15KV、20KV 、25KV、30KV、35KV

（3）厚度可分为：2个厚，3mm、5mm、8毫米、10mm、12mm

（4）名称可分为：绝缘胶板，绝缘胶垫，绝缘板，绝缘毯
